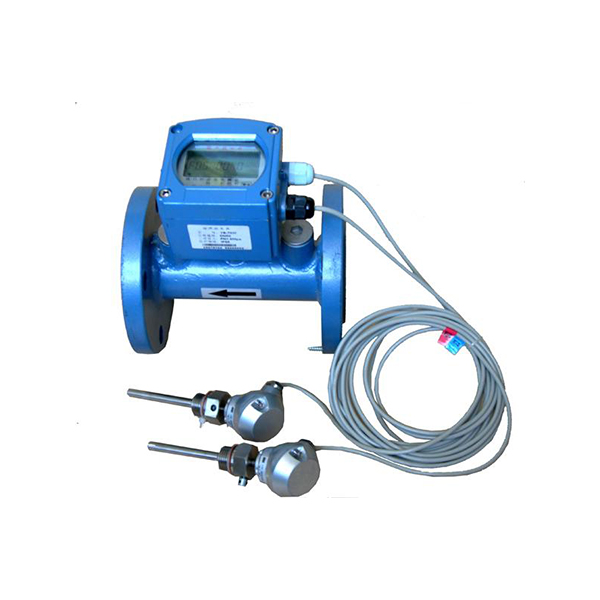

超声波热量表

1、产品特点

●动态流量补偿算法，实现流量的测量；

●温度传感器采用进口高精度PT1000保证测量精度；

●电子运算单元采用美国TI公司MSP430系列16位微处理器，先进的微功耗设计；

●完善的补偿算法,智能化的计量自诊断和监控功能；

●结构紧凑，一体化设计结构牢固抗破坏性好；

●冷热两用，安装在进水、回水两用；

●积分仪外挂式结构，方便用户观察与操作；

●脉冲输出、mbus接口或485接口，可实现数据远传，集中控制（可选）；

●始动流量小；

2、安装使用说明

1.热量表安装说明（以热量表安装在进水管道上为例）

DN50以上口径热量表安装示意图

■安装前请先冲洗管道防止有石子等杂物在管道内；

■安装时请不要转动电器部分，搬运时不要用手抓取表头部分；

■安装时不要扳动、转动、碰击管道内部零部件，避免磕碰表体及损坏电线；

■安装及使用过程中不能拉扯电线，防止损坏；

■安装时应留有足够的检修空间；

■请远离交流电和高频辐射源不小于0.5m以上，避开高温辐射源，避免阳光直射；

■压力试验时请不要大于2.5MPa，确保流量在此热量表的流量范围内，流量范围见技术参数；

■安装时须按照管段上流量指示箭头方向安装；

■进水口前直管段长度满足5倍口径与出水口后直管段长度满足2倍口径为；

■热量表可以水平、垂直安装，但水平安装时两换能器应在同一水平面上,垂直安装要确保水流从下向上流动；

■热量表使用环境温度大于55°℃或管内水温大于90°℃时应将积分仪和托板取下安装在温度较低的墙面或其他物体上；

■当热量表作为冷量表使用时，应将积分仪和托板取下安装在墙面或其他温度接近室温的物体上，同时积分仪的高度应高过管段，防止冷凝水顺着电线滴水到积分仪上；

■将红色标签铂电阻安装在热量表的测温孔内；

■温度传感器（铂电阻）安装好后应把铅封打好；

■安装好后试压前应充分排空管道内空气；

■如果冬天不供暖须将管道内的水排干净，以防结冰冻裂；

■管道法兰和热量表的法兰的安装：

1、按照热量表实际尺寸预留好热量表安装位置；

2、先将管道两侧的法兰套在管道上（不要焊接）；

3、将热量表及密封垫用螺丝简单安装在管道上（不要太紧）；

4、用电焊枪定位法兰；

5、取下热量表；

6、焊接管道法兰，防止漏水；

7、安装热量表；

8、强烈建议在表体安装位置后面满足2倍管道直径距离后面安装管道伸缩器，方便热量表的安装；

9、建议安装表前阀门、表后阀、过滤器，便于检修；

■热量表安装时配套相应的铂电阻安装头（铁接头），用电焊机在回水管道（以表安装在供水管上为例）上打孔，比铁接头稍大就行，用电焊机把铁接头焊在管壁上；

■DN50、65热量表，将蓝色标签铂电阻安装在铂电阻安装头（铁接头）上即可；

■DN80以上热量表还需安装配套测温套管，加生料带安装在铂电阻安装头（铁接头），将蓝色标签铂电阻安装在测温套管内即可；

■DN50，65铂电阻安装

A、红色标贴测温传感器安装在表上，蓝色标贴测温传感器安装在回水测温座内。如图1所示；

B、连接测温座时，先去掉封堵堵头；

C、把探头上面的黑色“O”型圈取出放进铂电阻安装孔内zui深处，然后再将探头轻轻装进测温座里，然后用手拧紧即可，拧紧后，可以使用扳手加固半圈。注意不要扳手拧的太紧，以防破坏黑色“O”型圈，引起漏水；

D、所有余富连线（数据线、测温线）均置线槽内。确定线槽外无冗余连线。

E：温度传感器要预留维修位置，不能对着墙面；

F：给温度传感器打铅封；

■DN80铂电阻安装

A、红色标贴测温传感器安装在进水测温座内，并打紧螺栓两侧的小螺丝以防铂电阻滑落，蓝色标贴测温传感器安装在回水测温座内，如右图。

B、测温套管往铁接头上安装时一定要缠绕足够多的生料带，以防漏水。

C、测温套管插上铂电阻后一定要把两侧的M2.5螺丝打紧，以防铂电阻滑落。

D、所有余富连线（数据线、测温线）均置线槽内。确定线槽外无冗余连线。

E：温度探头要预留维修位置，不能对着墙面；
