气体涡轮流量计

一、用途：

　　 涡轮流量计是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。

二、特点

◆下限流速低 ,范围度宽，下限流速低于0.5m/s，压力损失小，叶轮抗冲击能力强。

◆采用特殊轴承性能可靠寿命长。

◆具有较强的抗震动性和抗电磁干扰能力，采用全密封隔离保护自润滑轴承， 性能可靠工作寿命长。

◆现场型液晶屏显示清晰直观。

◆具有温度压力补偿功能。

三、主要技术参数

1.公称通径：40mm ~ 250mm

2.精 确 度：±1%R，±1.5%R；±0.2%FS(4~20mA),

3.被测介质：天然气、煤制气、空气等

4.环境温度：-20℃ ~ +50℃，

5.介质温度：-20 ℃~ ＋80℃

6.公称压力：1.6Mpa 、2.5Mpa

7.防爆等级：ExibⅡBT4 , ExdⅡBT6

8.输出信号：电压脉冲、4 ~ 20 mA(+24V DC)二线制

9.通信接口：选用RS-485通信接口。

10.供电电源：传感器：+5V~ +24VDC(外接)

变送器：+24VDC(外接)

流量计：3.0V锂电池(内装)

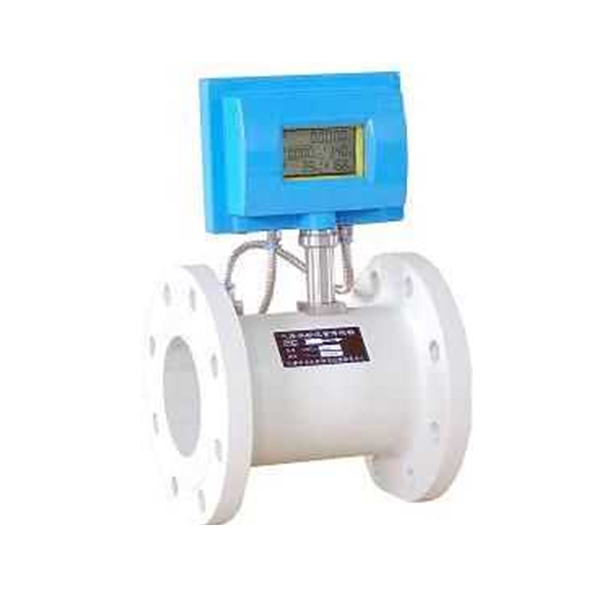

LWQ-XA系列 气体涡轮流量传感器	LWQ-XB系列 智能气体涡轮流量计	LWQ-XC系列 温压补偿流量计

四、电气特征

1、 显示方式：

　　（1）LWQ-A 远传显示：脉冲输出（配显示仪表）；

　　（2）LWQ-B 现场显示：7位LCD显示累积流量，单位（m3），7位LCD显示瞬时流量，单位（m3/h）（带汉字显示符）

　　（3）LWQ-C 温度压力补偿型：

　　a、 显示标准瞬时流量及标准累计流量；

　　b、 显示工况瞬时流量及工况累计流量；

　　c、 显示当前压力、温度、电池电压；

　　d、 显示日期和时钟。

2、输出功能：

　　（1）脉冲输出，p-p值由供电电源确定；

　　（2）4~20mA两线制电流输出；

　　（3）单位体积脉冲输出及传感器原始脉冲输出；

　　（4）带有RS485半双工通讯接口、RS232半双工通讯接口。

3、供电电源：

　　（1）LWQ-A；DC5~24V；

　　（2）LWQ-B：3V锂电池安装于仪表内部可连续使用八年以上；

　　（3）LWQ-C：3V锂电池安装于仪表内部可连续使用四年以上；

五、 仪表结构及安装方式：见（表一）、（图一）、（图二）

1、 仪表安装采用法兰连接、螺纹连接及夹装式；

2、 安装时，气体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥10DN，下游直管段应≥5DN（DN为管道内径）。

图 1	图 2

六、型号及规格说明：
如：LWQ-100C：表示口径为100mm,带有温度压力补偿的气体涡轮流量计。 LWQ-100BE：表示口径为100MM,智能气体涡轮流量计,现场显示瞬时和累计流量,夹装 LWQ-100C：表示口径为100MM,带温度压力补偿一体化智能气体涡轮流量计

（表一）

X表示:A型(涡轮流量传感器)，B型(气体智能涡轮流量计)，C型(温度压力补偿型涡轮流量计)

L表示: 小流量范围

H表示: 大流量范围
